lunes, 14 de abril de 2014

Tornillo tuerca

Se emplea en la conversión de un movimiento giratorioen uno lineal:

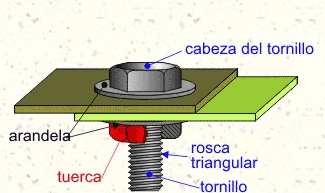

*Unión desmontable de objetos. Se encuentra en casi todo tipo de objeto, bien empleando como tuerca el propio material a unir o aprisionando los objetos entre la cabeza del tornillo y la tuerca.
-Empleando como tuerca el propio material que se usa en sistemas de fijación de poleas, ordenadores, cerraduras, motores, etc.
-Aprisionando el objeto entre el tornillo y la tuerca se usa en: estructuras metálicas, unión de chapas finas, como eje de giro en objetos articulados (cama de hospital, compás, gafas…),etc.
*Mecanismo de desplazamiento. Para lo que suelen emplearse roscas cuadradas (de uno o varos hilos) debido a su bajo rozamiento. Se encuentra en multitud de objetos de uso cotidiano: grifos, tapones de botellas y frascos, barra de pegamento…

sábado, 5 de abril de 2014

Los engranajes

Permite transmitir un movimiento giratorio entre dos ejes, pudiendo modificar las características de velocidad y sentido de giro. Los ejes pueden ser paralelos, coincidentes o cruzados.

El sistema de engranajes es similar al de ruedas de fricción

. La diferencia estriba en que la transmisión simple por engranajes consta de una rueda motriz con dientes en su periferia exterior, que engrana sobre otra similar, lo que evita el deslizamiento entre las ruedas. Al engranaje de mayor tamaño se le denomina rueda y al de menor piñón.

Los dientes de los engranajes son diseñados para permitir la rotación uniforme del eje conducido.
El sentido del giro:Este sistema de transmisión (como el de ruedas de fricción ) invierte el sentido de giro de dos ejes contiguos, cosa que podemos solucionar fácilmente introduciendo una rueda loca engranaje loco que gira en un eje intermedio.

Relación de velocidades: Las velocidades de entrada (eje conductor) y salida (eje conducido) están inversamente relacionadas con el número de dientes de las ruedas a las que están conectados (igual que en la transmisión por cadena-piñón) cumpliéndose que:

N1·Z1 = N2·Z2
con lo que la velocidad del eje conducido será: N2=N1·(Z1/Z2)
N1 Velocidad de giro del eje conductor
N2 Velocidad de giro del eje conducido
Z1 Número de dientes de la rueda
Z2 Número de dientes del piñón
